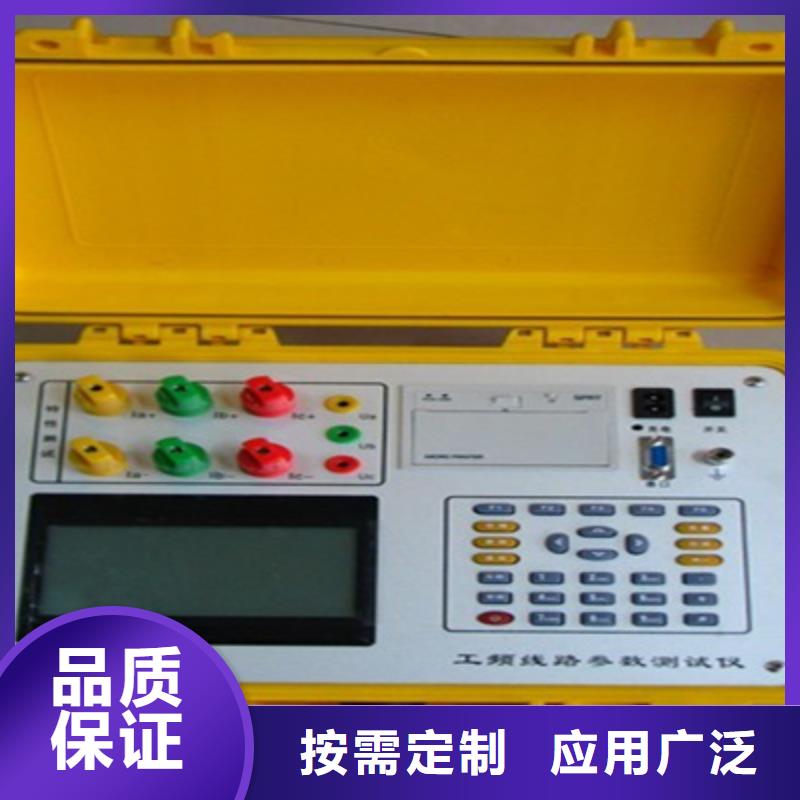

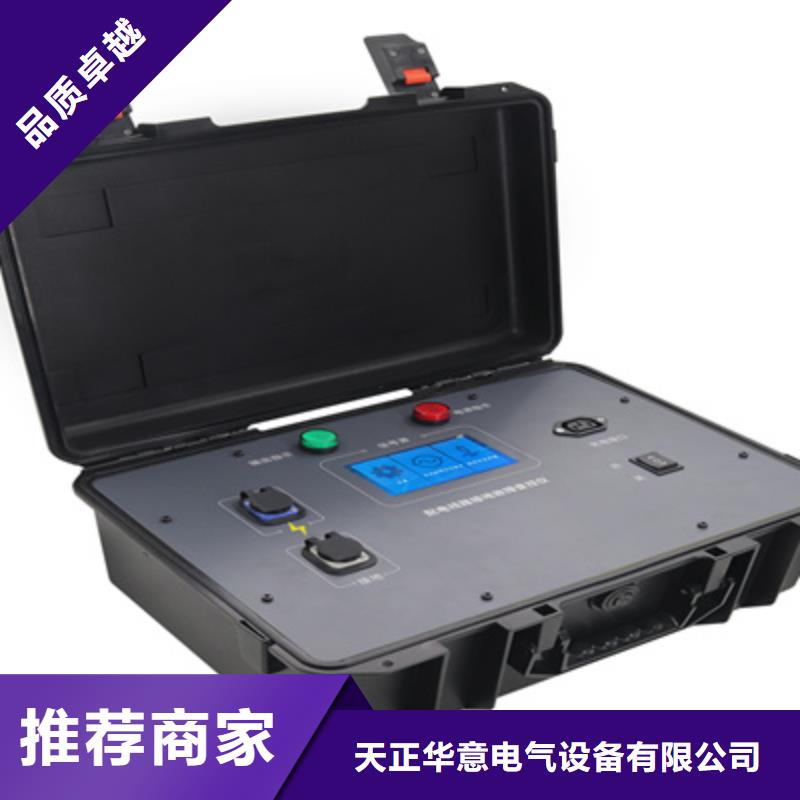

河源异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?一体化结构，体积小、重量轻仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?

河源异频线路参数测试仪若线路是短路故障，所显示曲线与正弦曲线相似，既A的值随着频率的争加由小向大再向小变化（见线路短路时驻波比与频率的关系图）。若线路是开路故障，所显示曲线与余弦曲线相似，既A的值随着频率的争加由大向小变化（见线路开路时的驻波比与频率变化的关系图）。根据波的传输理论和理论公式可知，当故障点离测试点距离越近，在注入点出现个驻波波谷时的频率f0越高。当故障点距离太近时可能测量不到f0的值，当故障点离测试点距离太远时f0的值可能只有几百赫兹，我们所测到的可能不是驻波点而是第二、第三驻波点，当曲线波形中驻波点所示故障距离大于50kM时，可通过距离档位按钮选择大于50kM的档位来进行的测量。七、误差的修正本仪器程序中的架空线路波速是固定的，对于不同参数的架空线路，其波数与给定波速会有一定偏差。因此，对于不同参数的架空线路，测出的距离也有一定偏差；但这一偏差可通过下列两种办法进行修正。1.根据对具体线段参数测试，修改程序中架空线路的波速参数，以保证测量精度。本方法适用于同一电压等级线路参数基本一致的用户。此项工作由架空线厂家与用户配合进行。2.用户用SH333仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。Lx＝L0×L2/L1八、注意事项1.仪器中的蓄电池为全密封型，可以任意放置。2.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。3.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次

<河源>天正华意电气设备有限公司 断路器测试仪现货直供

河源异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

<河源>天正华意电气设备有限公司 断路器测试仪现货直供
断路器测试仪现货直供 <河源>天正华意电气设备有限公司

河源异频线路参数测试仪我国10～35KV电网中一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。当小电流接地系统中发生单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1-2小时。但长期运行，由于非故障的两相对地电压升高 倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统运行。因此，当发生单相接地故障时，必须及时找到故障线路予以切除以防止单相接地故障进一步扩大。微机型小电流接地选线装置是我公司科技人员在总结了十几年来国内各种小电流接地选线装置成功、失败的经验和教训之后，研制出的新一代小电流接地选线装置。该装置在软硬件的设计上进行了重大改进，使装置工作稳定，无需调试，整定方便，选线更加准确2装置特点及技术参数2.1装置的主要特点a) 适用于有/无消弧线圈系统或电阻接地系统；b) 适用于架空线/电缆线系统；c) 适用范围广，长短线不限，并联运行的出线数不限；d) 选线方案先进，选线准确，带方向，可区分线路和母线接地；e) 用DSP芯片作为核心运算控制单元，抗干扰能力强，可靠性高，运算速度快；f) 采用单CPU结构，整体结构紧凑。提高了运行的速度、可靠性；g) 汉字液晶显示，人机界面友好，操作简单、直观；h) 定值、参数可以通过人机界面设置，方便、直观；不需要调整任何电位器或开关；i) 运行、设置、调试多界面，可方便用户的管理；j) 线路编号设定可输入A~Z、0~9中的任意字符，便于记忆线路的名称；k) 装置具有声光报警功能，具有接地、故障、失电等硬接点报警输出，适应不同现场需要；l) 通讯接口可设置RS-232或RS-485，波特率、通讯规约可软件设定；m) 跳闸功能，可设置延时跳闸（跳闸延时可软件设定） ；n) 接地故障记忆，可存储20次接地信息，能显示和打印记录；o) 谐振判断功能，提供报警信号，各段母线都提供消谐出口。

河源异频线路参数测试仪 参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。

<河源>天正华意电气设备有限公司

河源异频线路参数测试仪工作条件：温度 －10～＋45℃，相对湿度 80％，大气压力 750±30mmHg四、仪器的配套装置：1. 测试仪主机 1台2. Q9头测试线 2根3．加长线25米 1根 4．220V电源线 1根5. 电流取样盒 1个6. 使用说明书 1本五、仪器工作原理的简要说明1.仪器组成框图系统说明：本测试仪由特征信号取样处理器（主机）及通用笔记本电脑组成一个完整的输电线路故障检测系统。由专用软件完成高压输电线路常见故障的测试工作，较准确地测量并显示出故障点距测量端的距离。操作简单，查找故障极其方便。是高压输电线路管理维护部门不可或缺的测量设备。基于雷达测距原理，根据输电线路的故障性质可选择不同的测试方法。一般来说，对于输电线路的断路、金属性接地故障采用“脉冲测距法”。而对于常见的绝缘瓷瓶故障所表现的高阻泄漏性故障及高阻闪络性故障，必须利用高压发生器提供一定幅度的冲击高压，迫使故障点闪络放电，形成单次高速闪络波形，即通常所说的“冲击高压闪络测距法”。本机采用超高速A/D数模转换电路及单片机管理系统，首先将测试到的单次特征波形变成数字信号，再由笔记本电脑内专用数据处理程序对数据信号进行分析，并实时在屏幕上显示出测试结果来。我们还可以利用计算机的强大功能对显示的波形进行存储、任意压缩扩展、位移等。由于界面十分友好，全中文菜单提示，触摸屏操作，相当简单。2.测试原理输电线路故障一般可分为三大类：低阻、短路，断路，及高阻故障。

<河源>天正华意电气设备有限公司 断路器测试仪现货直供
断路器测试仪现货直供 <河源>天正华意电气设备有限公司

河源异频线路参数测试仪连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。2，选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。

河源异频线路参数测试仪各母线的启动电压值出厂设置为30V。启动电流值出厂设置为10A。菜单如图5.16所示：图5.16按“↑”键或“↓”键选择启动电压或启动电流，用“←”键或“→”键选择要修改的母线号，按“确认”键进入修改状态。此时按方向键修改数值，每按一次数值变化一次，“↑”增1；“↓”减1；“←” 增10；“→”减10。调到所需数值后按“确认”键保存，自动跳到下一项，若不保存，则可按“取消”退出。c)“电压等级”：设值每段母线所属系统的电压等级，电压等级共4个。分为0，1，2，3。 各母线的电压等级出厂设置为0。菜单如图5.17所示：图5.17按“↑”键或“↓”键选择母线，用“←”键或“→”键修改电压等级，按“确认”键保存。d)“接地方式”： 设置每段母线的接地方式，接地方式有两种选择：不接地、消弧接地；其中“不接地”项默认包括不接地和高阻接地两种接地方式。母线的接地方式出厂设置全部为不接地。 按“↑”键或“↓”键选择母线，用“←”键或“→”键修改接地方式，按“确认”键保存。e)“母线线路”：设置每段线路所属母线（如图5.17）；代号：表示的是装置出线的线路序号，如图5.17中的“01＃线路”，它对应装置后面端子的第1号出线CT1。母线号：指装置出线所属哪段母线，母线号1、2、3、4对应装置后面的PT1-PT4段母线。母线代号设置为“5”时，表示该出线不属任何母线，即无出线。图5.18按“↑”键或“↓”键选择线路，按“确认”键进入修改状态。用“←”键或“→”键选择线路所对应的的母线号，修改完毕后按“确认”键保存，并自动退出修改状态。按“取消”退出。f)“线路名称”：可根据需要定义每条线路的名称以方便查询，名称长度多可设为4字符，每位可用0~9的数字或A~Z的字母来表示。代号为4段母线和出线顺序号。如图5.19所示：图5.19按“↑”键或“↓”键选择修改项，按“确认”键进入修改状态。用“←”键或“→”键选定需要修改的字母或数字，按“↑”键或“↓”键进行修改，修改完毕后按“确认”键保存，自动跳到下一位。第四位修改完毕后自动跳出修改状态。按“取消”退出。修改名称为按位修改，每设定一位均要按确定保存，否则修改无效。g) “CT变比”：设置每一条线路的CT变比数值；实际变比值为设置值比

<河源>天正华意电气设备有限公司 断路器测试仪现货直供 <河源>天正华意电气设备有限公司

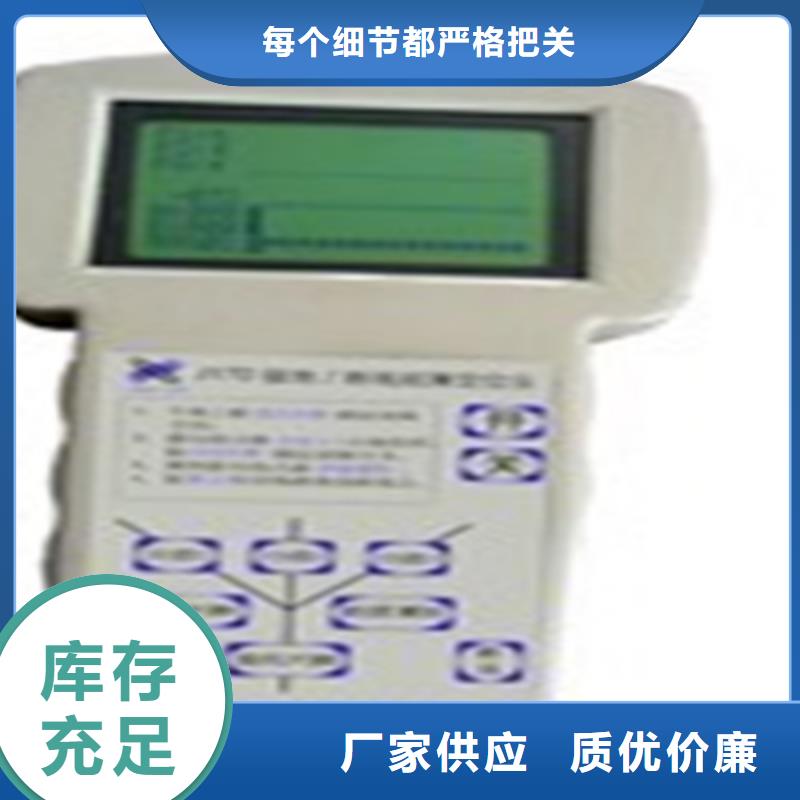

河源异频线路参数测试仪当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或“本机欠压”。1.3.4 参数设置相关说明：（1）、箭头在“检测异频电流”状态时，按“取消”键显示“参数校正密码”（包括本机和钳表版本）。（2）、通过上下按键修改密码000为001，进入“参数设置”。（3）、通过上、下、确认和取消按键等修改本机地址、背光显示和异频门限等参数。2 单线接地故障点巡查使用前确保巡查装置各仪器电量足够2.1 确认线路已经停电（线路负荷电流检测）使用绝缘令克棒将钳表卡入被测线路，信号接收定位器检测负荷电流，实时显示线路负荷电流值（必须为0，确保停电状态）。此功能也可以检测正常运行线路的负荷电流。2.2 单线接地故障点定位（1）、在信号发生装置关机状态下，将挂钩拉闸杆接入故障线路（同时接入三相），打开装置电源，选择进入“输出异频信号”，调节“电流调节”旋钮，确保电流大小在15-50mA之间。（2）、建议使用二分法，将钳表沿故障线路巡查，实时查看信号接收定位器显示的异频电流值。当某一点的两侧异频电流值发送跳变，则确定这一点就是接地故障点。 （3）、检测完成，关闭所有设备电源，对信号发生装置进行充电。

河源异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。

<河源>天正华意电气设备有限公司 断路器测试仪现货直供

河源异频线路参数测试仪阻抗测量： 试验仪器：仪器名称型号编号生产厂家技术参数试验环境：环温:湿度:正序阻抗测量（全长：KM） ＋j 正序阻抗（Ω）正序电阻（Ω）正序电抗（Ω）正序电感（H）全长测量值每KM换算值零序阻抗测量（全长：KM） ＋j 零序阻抗（Ω）零序电阻（Ω）零序电抗（Ω）零序电感（H）全长测量值每KM换算值正序电容测量（全长：KM） ＋j 正序阻抗（Ω）正序电阻（Ω）正序容抗（Ω）正序电容（H）全长测量值每KM换算值零序电容测量（全长：KM） ＋j 零序阻抗（Ω）零序电阻（Ω）零序容抗（Ω）零序电容（H）全长测量值每KM换算值（五）试验结论及分析批准: 复审:初审: 试验:附录B：随机配件序号名 称数量1主机1台2电源箱1台3主机底座1个4附件箱1个5主机与电源箱防误插连接线（红色）2根6测试输出线/电压输入线（带附套）3组7地线（0.5M/连接主机与电源箱）1根8地线（4M）1根9AC220V电源线1根10使用说明书1份11出厂合格证1份12打印纸1卷13U盘1个14保险管备用备用注意：具体随机配件视出货型号的差异可能有所不同。

<河源>天正华意电气设备有限公司 断路器测试仪现货直供
<河源>天正华意电气设备有限公司

河源异频线路参数测试仪各母线的启动电压值出厂设置为30V。启动电流值出厂设置为10A。菜单如图5.16所示：图5.16按“↑”键或“↓”键选择启动电压或启动电流，用“←”键或“→”键选择要修改的母线号，按“确认”键进入修改状态。此时按方向键修改数值，每按一次数值变化一次，“↑”增1；“↓”减1；“←” 增10；“→”减10。调到所需数值后按“确认”键保存，自动跳到下一项，若不保存，则可按“取消”退出。c)“电压等级”：设值每段母线所属系统的电压等级，电压等级共4个。分为0，1，2，3。 各母线的电压等级出厂设置为0。菜单如图5.17所示：图5.17按“↑”键或“↓”键选择母线，用“←”键或“→”键修改电压等级，按“确认”键保存。d)“接地方式”： 设置每段母线的接地方式，接地方式有两种选择：不接地、消弧接地；其中“不接地”项默认包括不接地和高阻接地两种接地方式。母线的接地方式出厂设置全部为不接地。 按“↑”键或“↓”键选择母线，用“←”键或“→”键修改接地方式，按“确认”键保存。e)“母线线路”：设置每段线路所属母线（如图5.17）；代号：表示的是装置出线的线路序号，如图5.17中的“01＃线路”，它对应装置后面端子的第1号出线CT1。母线号：指装置出线所属哪段母线，母线号1、2、3、4对应装置后面的PT1-PT4段母线。母线代号设置为“5”时，表示该出线不属任何母线，即无出线。图5.18按“↑”键或“↓”键选择线路，按“确认”键进入修改状态。用“←”键或“→”键选择线路所对应的的母线号，修改完毕后按“确认”键保存，并自动退出修改状态。按“取消”退出。f)“线路名称”：可根据需要定义每条线路的名称以方便查询，名称长度多可设为4字符，每位可用0~9的数字或A~Z的字母来表示。代号为4段母线和出线顺序号。如图5.19所示：图5.19按“↑”键或“↓”键选择修改项，按“确认”键进入修改状态。用“←”键或“→”键选定需要修改的字母或数字，按“↑”键或“↓”键进行修改，修改完毕后按“确认”键保存，自动跳到下一位。第四位修改完毕后自动跳出修改状态。按“取消”退出。修改名称为按位修改，每设定一位均要按确定保存，否则修改无效。g) “CT变比”：设置每一条线路的CT变比数值；实际变比值为设置值比

断路器测试仪现货直供

河源异频线路参数测试仪本次测试完毕后，要将“测试电源”弹起来（关闭仪器内部数据处理器的电源），否则会将内部电池放光，下次无法启动仪器。4．由于仪器在冲击闪络状态工作时，地线到高压设备间的连接地线上将产生数千伏的瞬时高压，一定要将仪器地线单独用地线接到系统地上，而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。5．由于10KV配电线路的分支较多，波形较乱，且信号衰减较大，故障波形判读较为困难，。所以在测试10KV线路时，尽可能断开分支节点，单独测试故障分支的故障距离就可以了。6．一般情况下机内电脑和数据采集器不会有问题。如果有问题，多数情况是连接电缆接触不良。可用替换法从仪器的提示信息予以排除。7．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。附件：测试分析报告及主要实验、测试的记录报告为了搞清楚35KV输电线路上电波的传播特性和利用行波法测试线路的各种类型故障的波形特征，论证设计方案所提出的几种测试方法的可行性以及摸清楚实际线路上各种环境因素对测试精度的影响程度。福建电力试验研究院根据技术合作合同的要求，在2006年9月29日和2007年11月9～10日，利用共同研制的试验样机分别在两条输电线路上两次组织了模拟现场故障测试试验。取得了大量试验数据和测试波形。两次试验结果证明：利用特别研制的输电线路故障定位仪的低压脉冲法和冲击高压闪络法，完全可以实现3对5KV输电线路上所出现的断路故障、低阻接地故障、高阻泄漏性故障和高阻闪络性故障的定位检测。而且测试精度也能达到合同要求。

<河源>天正华意电气设备有限公司 断路器测试仪现货直供

河源异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。
