河源雷电冲击发生器采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号。5.9 ICM控制器可实现手动控制、自动控制及程序控制。主要测控功能:测量显示量：直流充电电压球距距离状态显示量：充电主电源接触器的合切状态接地装置的投切状态发生器充电电压极性状态 控 制：控制功能具有手动、自动和程序控制功能，各层次功能相对独立。采用可控硅调压方式，具有充电电压反馈测量系统。采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。液晶面板可指示冲击发生器的充电电压及充电过程，精度为1％。可由液晶面板直接输入充电电压和充电时间。具有充电异常保护功能，可自动或手动发出触发设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动响警铃报警保护及联锁：充电过电流保护 充电过电压保护 充电异常保护 试区门开关连锁 接地机构连锁 极性转换连锁 电容击穿保护操作提示：具备各种操作提示画面，当系统出错或操作不当时回弹出相应的提示画面

河源雷电冲击发生器电力电容器的超低频耐压试验方法试验操作方法与上述方法相似，连线方法如图11所示。在确定试验电压和试验时间时，应按照有关规程办。 测量电容器的连线、注意事项1、本仪器所配升压器不得作它用。2、机内带电切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。3、关机后应用放电棒对试品进行充分放电再拆线。4、开机前应用放电棒对试品进行充分放电。5、每次启动升压前应用放电棒对试品进行充分放电。 检测设备测试系统技术参数对照表序号 设备名称 主要技术参数与特点 备注1 THDY-300全自动冲击电压检测设备 主要技术参数?雷电冲击电压输出1.2μs（±30％）50μs（±20％） 电压：标称电压20～200kV（±1％）。2.其它技术特点与优势：采用触摸屏＋PLC控制系统，全自动控制试验。?极性自动切换?触摸屏与PLC采用多模式光纤通讯?示波器与电脑采用以太网通讯?设备整体H式结构?设备整体配有刚带接地或电磁铁接地系统 300kV/15kJ冲击电压发生器

河源雷电冲击发生器 控制区主界面总共有5个按钮，分别为“准备 “试验开始”、“手动触发”、“故障复位” 试验参数”，其功能分别为：?准备： 开始试验前，先设置试验参数，检查硬件回路，确定无误后，按下备妥按钮，表示准备完成。?试验开始：系统处于停止状态时，显示“开始试验”，当试验开始后，显示为“停止试验”，按下可以停止正在进行的试验。?手动触发：手动触发点火脉冲。?试验参数：设置试验常用参数，包括实验流程，测试位置，系统设置等。?故障复位：当系统出现故障时，点击后可以复位系统故障。5.3.试验参数设置：在测试主页面点击【试验参数】按钮，进入实验参数设置界面（图7-3），可根据试验要求设置测试流程，由系统自动进行测试。图7-3 试验参数设置5.3.1.冲击试验设置：?设定充电电压：设置电容器的预期充电电压，单位为kV（千伏）。可设置的充电电压为0.5kV，额定充电电压为100kV，不得超过100kV，设置精度为一位小数点（即100V）。不同波形电压不同。?设定放电间隔：设置每次冲击的间隔时间，单位秒（S）。?设定冲击次数：在当前的极性下，总共自动冲击的次数。?极性切换：单击正极性按钮，系统会切换到正极性，负极性是一样操作方式。?完成设置：点击触摸按钮【确认】，系统自动设置相关动作，并进入预备测试模式，保存设置参数，下次启动页面显示为本次设置的参数。

河源雷电冲击发生器验参数设置?基本信息：设置基本参数，这些参数将被保存在数据库，试验备注信息将直接打印在波形图片上。?保存波形数据：选择自动保存时，系统在每测量一个波形将自动保存数据至设置的数据库。?估计冲击电流：单位千安（kA），根据预计的电流峰值输入，用于初始化示波器参数及波形显示区域范围。?预计电压峰值：单位千伏（kV），根据预计的电压峰值输入，用于初始化示波器参数及波形显示区域范围。?冲击试验次数：分“单次测试”和“多次测试”，单次测试是指，每开始测试后等待示波器采集到波形后结束测试，只做一次脉冲的采样分析。“多次测试”是指系统连续和示波器通讯，示波器没出现一个波形，测量系统自动记录并保存，采集到波形后，继续等待下一个波形出现。?冲击极性，根基波形极性自动设置示波器触发方向。1.2.2.波形参数：在这个参数设置页面可以设置界面所显示的参数，波形颜色，以及对示波器的基本参数设置（图4-3）。这个界面是一个隐藏界面在＠的位置双击输入“1234”可以出现。图4-3 波形参数设置界面1.2.2.1.波形参数选择：图4-3，选择需要在界面上显示的波形参数，分“手动选择波形参数”和“自动根据波形类型选择波形参数”两种。当选择为手动时，可以在“手动选择波形参数”栏内，选择期望在波形界面中显示的各种参数，根据电压或者电流波形显示；当选择为自动时，波形将根据所选择的波形类型自动分配需要显示的波形参数。右测为图形化的波形计算方式。1.2.2.2.界面颜色选择：点击“界面颜色选择”标签，出现颜色搭配选择页面，可以根据自己的习惯和方式，自由搭配，使显示更清晰。1.2.2.3.信号分析设置：图4-4，设置示波器的通讯方式，以及示波器的时基，触发方式等，以及在分析波形时对波形计算中的滤波方式、采样变比等的设置。?示波器参数设定：根据实际的示波器选择“示波器型号”，设置通讯的方式。?时基：根据不同的波形，为了能完全的现实波形，需要根据不同的波形设置不同的时基。?触发水平：触发水平的位置占总峰值的百分比，建议40％，太小容易被提前干扰触发，太大波形又不容易出来。?触发通道：根据不同的信号，设置信号稳定的一方为触发通道即可。

河源雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件，前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件，因而控制器的体积非常小巧，自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作，具备以下控制功能：设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制（选项）5.4 控制系统可根据设定的充电电压和充电时间自动进行充电，充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。

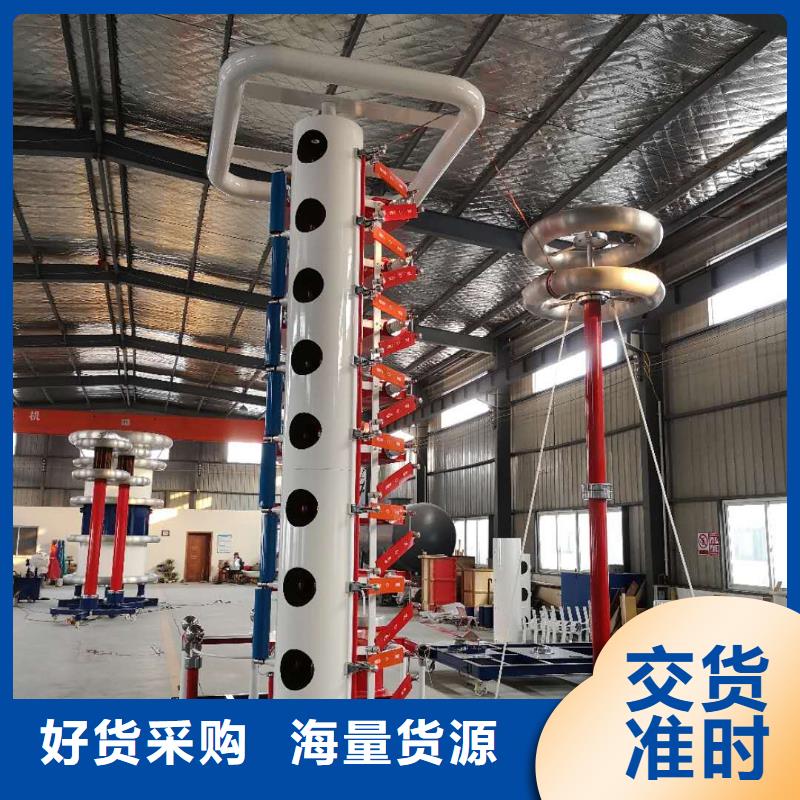

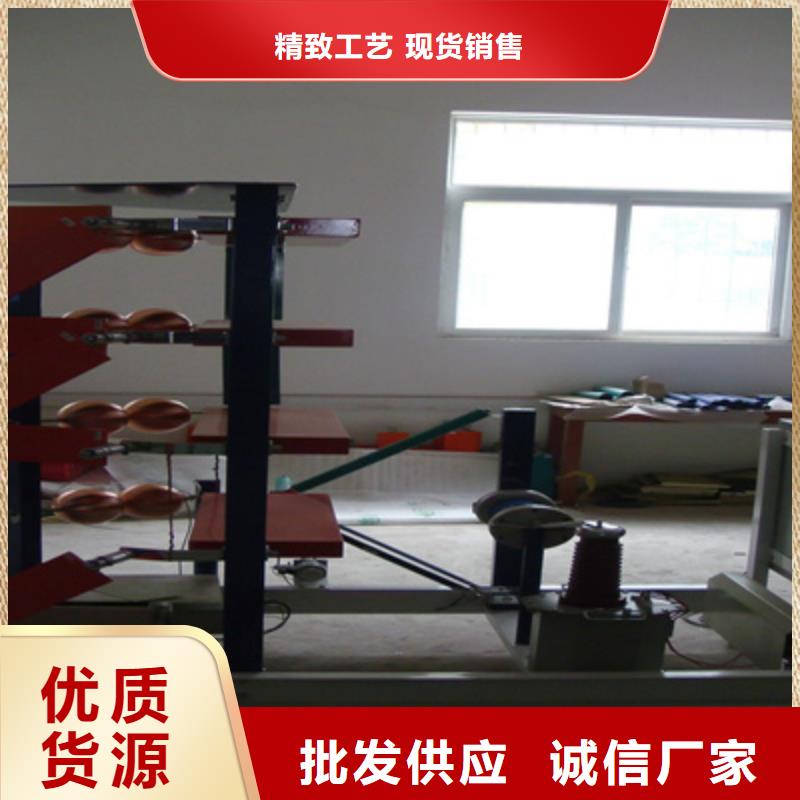

河源雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 311.高压输变电设备的绝缘与配合GB/T 16927.1 高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则GB/T11920电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：

河源雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。

河源雷电冲击发生器电力电容器的超低频耐压试验方法试验操作方法与上述方法相似，连线方法如图11所示。在确定试验电压和试验时间时，应按照有关规程办。 测量电容器的连线、注意事项1、本仪器所配升压器不得作它用。2、机内带电切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司联系修理。3、关机后应用放电棒对试品进行充分放电再拆线。4、开机前应用放电棒对试品进行充分放电。5、每次启动升压前应用放电棒对试品进行充分放电。 检测设备测试系统技术参数对照表序号 设备名称 主要技术参数与特点 备注1 THDY-300全自动冲击电压检测设备 主要技术参数?雷电冲击电压输出1.2μs（±30％）50μs（±20％） 电压：标称电压20～200kV（±1％）。2.其它技术特点与优势：采用触摸屏＋PLC控制系统，全自动控制试验。?极性自动切换?触摸屏与PLC采用多模式光纤通讯?示波器与电脑采用以太网通讯?设备整体H式结构?设备整体配有刚带接地或电磁铁接地系统 300kV/15kJ冲击电压发生器
