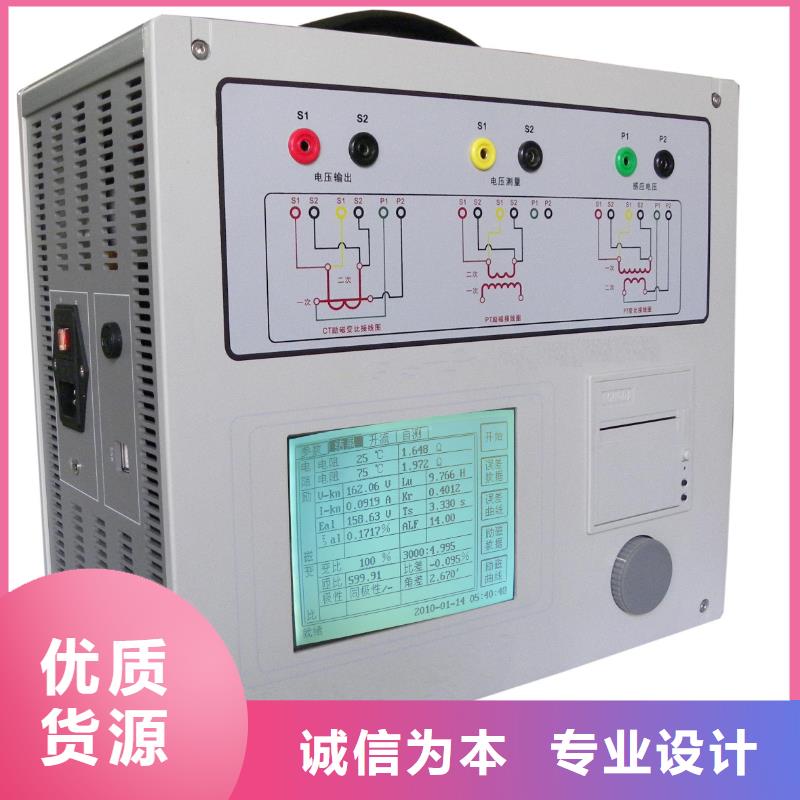

河源互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

河源互感器综合测试仪另外，仪器还具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。一、功能特点1、 电流互感器现场校验仪同时具有递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。2、 电位差法测量电压互感器误差功能，方便现场开展计量装置现场检定工作。3、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。4、 电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。5、 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。6、 测量范围宽，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有电流互感器变比、二次绕组直阻测试功能。8 采用800×480高分辨率大屏幕彩色液晶显示，具有人性化的界面及操作设计，使操作变的更加方便、快捷。9、 采用精准的软件算法，测量数据的准确性进一步提高。10、 具有智能判断外接线状况，提示接线错误、变比、极性错误等。11、 自动对测试数据进行化整，并判断是否超差，超差数据显示高亮色，并且窗口右下角显示超差，对互感器的数据特性直观明了。12、 直接出具现场检定结论，合格或超差。13、 大规模存贮器可存储现场测试数据多达2000条。14、 配备微型打印机，现场可将测试数据打印出来；也可以采用RS232或USB接口连接电脑将数据上传后通过管理软件打印数据。15、 采用工程塑料模具机箱防震、防压，保障现场操作人员的和设备

<河源>天正华意电气设备有限公司 无线二次压降及负荷测试仪河源

河源互感器综合测试仪 励磁电压：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始测试。 试验时，光标在“开始”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。图25，PT励磁特性参数设置界面 图26，PT励磁特性接线图3）、PT（励磁）测试结果操作说明请参考8页CT测试结果说明3、PT退磁试验 图27，PT退磁界面 参数设置在PT测试主界面中，选择进入“退磁”试验界面（如图27），设置额定二次电压值：100V、100/√3、100/3、150V、220V、350V。2）、试验：参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始退磁。

<河源>天正华意电气设备有限公司 无线二次压降及负荷测试仪河源

河源互感器综合测试仪误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图45数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数也说明该互感器合格如图45数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。因此，5％误差曲线即n/ZL曲线为图9所示曲线。在图45中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω大于该CT的额定负荷20VA(20VA/1＝20Ω)通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω大于该CT的额定负荷20VA(20VA/1＝20Ω)通过该数据可判断该互感器合格。

河源互感器综合测试仪CT励磁特性测试界面 CT励磁特性接线图 图6，CT励磁曲线图 ，励磁数据图 误差曲线参数设置界面 ，误差曲线图2）、伏安特性（励磁）测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线（见图6）。该界面上各操作功能如下：打 印：控制器选择“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。 励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安特性试验的测试数据列表（见图7）。按下“退出”键即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达一页。保 存：控制器移动至“保存”选项，按下即可将当前所测数据保存，保存成功后，屏幕上显示“保存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在数据查询菜单中进行查看。误差曲线：在图6的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置（见图8）。选定后计算出的误差曲线如图9。 打印设定：光标移动至此选项，按下即进入打印设置界面（图10），可根据要求选择“默认”（程序按照一定步进打印大量电压电流值），或选择“自设定”（程序会按照表格中的10个电流值进行打印）。以下四项为误差曲线计算时的设置项：额定负荷 ：CT二次侧额定负荷。

<河源>天正华意电气设备有限公司 无线二次压降及负荷测试仪河源

河源互感器综合测试仪上下键在历史数据查阅功能屏中用来翻阅记录；?左右键在测试参数设置功能屏中用来切换可选的项目，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值或项目；键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在测试结果下，按存储键可存储当前项目测试结果。查询键：在主菜单下按下查询键，可查询已存储的数据记录。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。四、液晶界面液晶显示界面主要有九屏，包括主菜单和八个功能界面，下面分别加以详细介绍。

<河源>天正华意电气设备有限公司 无线二次压降及负荷测试仪河源
<河源>天正华意电气设备有限公司 无线二次压降及负荷测试仪河源

河源互感器综合测试仪技术指标1 ：电流互感器误差测量部分①准确度等级：0.05S级②测试范围：5A/5A~25000A/5A或5A/1A~6300A/1A?二次电流为5A的互感器额定一次电流范围二次电流为1A的电流互感器，通过等安匝测量方法变比可至31500A/1A。其它末在表中出现的电流互感器变比的测试方法如下：使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。同理其它变比使用以下处理方法：额定一次（A）穿心匝数仪器一次电流（A被测电流互感器工作范围： 1％～200％④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S⑥电阻、导纳测量误差≤5.0％测量范围： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：仪器消耗功率：20VA三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸图1、主机与配件箱尺寸2、面板布置图2、面板布置图如图2所示：上方从左到右依次为CT二次测量端子（S1、S2、S3、S4）、CT一次测量端子（P1、P2）、打印机、RS232通讯接口、接地端子、USB连接插口、电源插座及开关，注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为彩色液晶显示屏；液晶右侧为操作键盘。3、键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、↑、↓、←、→、、＃、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）；?上下键在参数设置屏中用来移动光标，使其指向需要要更改的参数。?

河源互感器综合测试仪仪器稳定度高，系统可长期稳定运行，性能不随时间发生改变。第二章 指标参数?误差测试范围： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3这12种变比、精度0.2级及以下的电容式电压互感器。?支持测试CVT二次绕组数目达到3组，即1a1n，2a2n，3a3n（亦可升级至4a4n），每组二次负荷500VA。?能存贮超过1000组测试数据，配备USB接口。?准确度等级：0.05级?仪器重量约22kg。第三章功能简介一、面板说明（a.前面板)1. 大屏幕带背光触摸屏式液晶显示屏分辨率为1024×600点，所有的测量数据和相关操作提示全部中文显示。2．CVT二次绕组1a1n仪器内部采用四线接法，面板上的1a两个黄色端子对应接到互感器二次的1a端上，1n的两个黑端子对应接到互感器二次的1n端上。3．CVT二次绕组2a2n面板上的2a两个绿色端子对应接到互感器二次的2a端上，2n的两个黑端子对应接到互感器二次的2n端上。4．CVT二次绕组3a3n面板上的3a两个红色端子对应接到互感器二次的3a端上，3n的两个黑端子对应接到互感器二次的3n端上。5．RJ45网口仪器软件升级接口。

<河源>天正华意电气设备有限公司 无线二次压降及负荷测试仪河源
无线二次压降及负荷测试仪河源 <河源>天正华意电气设备有限公司

河源互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置：　在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。

河源互感器综合测试仪试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图31）。按下 “打印”即可打印出测试结果， “保存”即可保存测试结果， “退出”可返回至参数设置菜单。如果显示均为9，则说明误差超出显示范围，请检查设定值。图30 ，PT角差比差测试界面图31，PT角差比差测试结果界面5、PT交流耐压试验1）、参数设置：　在PT测试主界面中，选择进入“交流耐压”试验界面（如图32），设置好设定电压值：0～1000V。2）、实验：参照图33接线，被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。图32，PT交流耐压测试界面 图33，PT交流耐压接线图6、PT负荷试验1）、参数设置：　在PT测试主界面中，选择进入“负荷”试验界面（，设置额定二次电压值：100V、100/√3、100/3、150V、220V。2）、试验：　测试仪的K1、K2为电压输出端，参照图35进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，合上功率开关，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。

<河源>天正华意电气设备有限公司 无线二次压降及负荷测试仪河源

河源互感器综合测试仪导纳参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。3）手动测量点击选择额定一次值，输入手动升压值（＜＝4000V），点击升压，等待升压结束后，显示被测互感器的比差，角差，UoUx值。（注：手动测量的负荷为0）注：系统密码出厂时为4）系统参数此项为仪器系统内部参数，出厂已设置好，操作人员不能任意改动。4、系统误差修正进入“系统设置”界面，点击“导纳参数”，输入密码（）。“同相分量”修正测试结果的“比差”，“正交分量”修正测试结果的“角差”。如果“同相分量”输入0.2，“正交分量”输入2，然后点击“更新”，则测试结果的额定和下限负荷的比差都会加上0.2％，角差都会加上2分。如何输入为负值，则为减。5、误差数据界面可以对保存的误差数据进行查询：第五章仪器的维护一、 保养仪器应保存于清洁干燥的环境中，温度在0℃～40℃，湿度小于80％；不要放置在阳光下暴晒。二、保修事项自售出日起，仪器保修两年，终身维护。三、 仪器升级一、通过网线连接电脑和开发板用网线连接电脑和开发板修改电脑IP，如下图（连通开发板和电脑，即保证电脑和开发板在同一网段）

<河源>天正华意电气设备有限公司
无线二次压降及负荷测试仪河源 <河源>天正华意电气设备有限公司

河源互感器综合测试仪CT励磁特性测试界面 CT励磁特性接线图 图6，CT励磁曲线图 ，励磁数据图 误差曲线参数设置界面 ，误差曲线图2）、伏安特性（励磁）测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线（见图6）。该界面上各操作功能如下：打 印：控制器选择“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。 励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安特性试验的测试数据列表（见图7）。按下“退出”键即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达一页。保 存：控制器移动至“保存”选项，按下即可将当前所测数据保存，保存成功后，屏幕上显示“保存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在数据查询菜单中进行查看。误差曲线：在图6的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置（见图8）。选定后计算出的误差曲线如图9。 打印设定：光标移动至此选项，按下即进入打印设置界面（图10），可根据要求选择“默认”（程序按照一定步进打印大量电压电流值），或选择“自设定”（程序会按照表格中的10个电流值进行打印）。以下四项为误差曲线计算时的设置项：额定负荷 ：CT二次侧额定负荷。

河源互感器综合测试仪额定负荷系统内部存储的额定负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定负荷值。13）下限负荷系统内部存储的下限负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除下限负荷值。14）一次端是否接线可以选择“是”或“否”，选择“是”则测试全程一次端都接线，不需二次接线。选择“否”时一次端先不接线，等弹出接线提示后再给一次端接线。这样可以分布电容的影响，提高准确度。选择不接线时，导纳测试完成后会弹出下图所示对话框提示给一次端接线，在接线前应先按下“高压输出开关”，切断高压输出，接完线先后先接通“高压输出开关”再点击“继续”15）频率选择有 “工频”和“异频”两种，用“工频”测试速度较快，用“异频”抗干扰能力较强。建议先用工频测试，如果现场有高压干扰，再切换到异频。16）开始测量配置好该互感器的各项内容，将要测试误差的二次绕组序号选中，点击此处，开始误差测试。测试完成后，整个测试数据将显示在界面上:测试结束以后，务必关机后再拆除高压线！2、数据交互界面 点击该菜单处：“确认”后，可以将保存的数据导入优盘中，也可将优盘中的数据导入到系统中查看。3、系统设置界面1）测量参数点击选择下拉菜单，可以对系统里的准确度等级，型号，一次电压，二次电压，功率因数，频率，负荷这7个单项进行增加，修改，删除操作。
