河源SF6气体抽真空充气装置注意：密码服务界面左上角有一个密钥：123＊＊＊＊，一串数字，进入系统时如果忘记密码，请致电厂家，厂家会根据相关算法用密钥来计算系统密码。（管理员密码服务）2.3.1、变送器（配置变送器）轻触旁边表盘 可以配置主机相关内容。此界面可以配置相应的气体变送器的报警信息等SF6报警点：配置SF6超标报警值。O2报警点：配置氧气缺氧是报警值。SF6校准系数：SF6显示值×校准系数＝SF6校准后显示值；O2校准系数：O2显示值×校准系数＝O2校准后显示值；2.3.2、风机控制器（配置风机控制器）轻触旁边表盘 可以配置主机相关内容。自动模式：打开自动模式，风机控制器将经行循环抽风状态。循环模式：打开循环模式，循环运行风机启动，关闭循环模式，循环运行风闭。外部红外：外部红外有两个常闭接口一个常开接口，开启后检测到有人自动启动风机，反之不启动。面板红外：启动后面板红外检测到有人自动启动风机，反之不启动。报警启动时间：系统遇到报警状态时风机启动时间。循环启动时间：风机控制器打开自动模式后，自动运行时间。循环停止时间：风机控制器运行一段时间后，将进入休眠时间。2.3.3、温湿度模块（配置温湿度控制器）轻触旁边表盘 可以配置主机相关内容。温度报警上限：超过此温度将会报警。温度报警下限：低于此温度将会报警。湿度报警上限：超过此湿度将会报警。湿度报警上限：低于此湿度将会报警。温度校准系数：显示值＝测量值×校准系数。湿度校准系数：显示值＝测量值×校准系数。是否开启报警：选择温湿度报警是否开启。高温启动风机：在开启时实现高温自动启动风机。说明：可以根据温湿度校准系数来校准当前显示温湿度值。

河源SF6气体抽真空充气装置菜单操作在测量状态，通过“确定”键可以进入功能菜单，如图1。1、打印 (打印机为选配件，建议打印时插入外接AC220V电源，增加电池使用时间）打印当前数据：在测量状态，通过按“确定”键可以进入功能菜单，选择“打印”菜单，按“确定”键，即可打印当前数据。2、保存数据在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“保存记录”菜单，按“确定”键，进入保存数据页面，保存数据时，可以根据设备进行编号。设备编号多为六位，可以通过“上”、“下”键增加数值大小，“左”、“右”键移动到要调整数据位。输入编号后，按“确定”键，完成保存数据。按“取消”键可以返回上一页，此时不保存数据。3、查看记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“查看记录”菜单，按“确定”键，进入查看记录页面。显示时从一次保存的数据，可以按“上”、“下”键翻看数据。按“确定”键，打印记录。4、删除记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“删除记录”菜单，按“确定”键，可删除所有数据。5、修改时间在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择修改时间，按“确定”键，进入修改时间页面。通过“上”、“下”键可以增加时间数值，“左”、“右”键可以减小时间数值。输入小时、分钟、秒后，按“确定”键可以转到下一个修改域内。

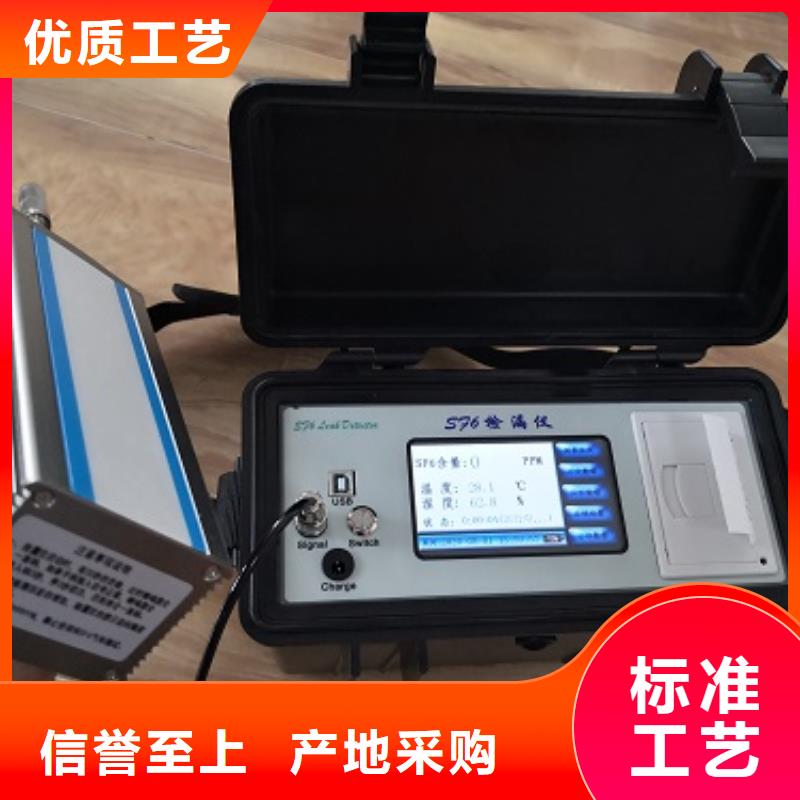

河源SF6气体抽真空充气装置本公司生产的智能露点仪采用原装进口检测器和微处理机技术，具有超大彩色电容触摸屏显示直观，操作简单。具备自检﹑自修正等功能；可直接测量并转换成常压露点和水份（ppm）。仪器的主要零部件均为原装进口，具有防冷凝、抗灰尘颗粒、不受油气、大多数化学气体以及流量的影响。本仪器还对露点传感器进行精密的补偿校正，使露点测量准确度优于同类产品。适用于对空气、氮气、氢气、氩气等气体中的微量水份浓度等的连续性监测。2.产品特点?自校准：传感器探头可自动校准零点，自动因零点、漂移而引入的系统误差，保证每次测量的准确性。?操作简便，超大触摸液晶屏，所见即所得式的简单操作。?快速省气：开机进入测量状态后每次露点测定时间为3 min左右。?自锁接头：采用原装进口自锁接头，可靠，无漏气。?数据存储：采用大容量设计，多可存储1000组测试数据。?显示清晰：5英寸超大高清触摸液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容。?内置USB接口，可直接连接上位机导出数据，方便进行数据分析。 ?内置超大容量可充锂电池，一次充电可连续工作10小时以上。3.技术参数露点 测量范围 －60 ℃～＋20 ℃ ～＋40 ℃测量精度 ±1 ℃（－60 ℃～＋20 ℃）响应时间（＋20 ℃） 63 ％需10秒90 ％需45秒（－60℃～＋20℃）63 ％需10秒90 ％需240秒（＋20℃～－60℃）进气压力 0 ～ 1.0 Mpa流量 ＜ 1.00 L/min环境温度 －40 ℃ ～ ＋60 ℃环境湿度 0 ～ 100％ RH电源 AC 100 ～ 240V 50Hz或 60Hz内置高容量锂离子充电电池电池性能 充电时间：8个小时；使用时间10小时以上。工作温度 －30 ℃ ～ ＋70 ℃尺寸 280 × 140 × 300（mm）重量 3.5 kg4.测 量4.1 连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧；关闭主机前面板上的流量调节阀；把测试管道上的快速接头一端插入分解物检测仪上的进气口；将排气管道连接到出气口

河源SF6气体抽真空充气装置 用途及型号说明SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。LH—7Y—15—50L 真空泵抽速（m3/h）液态贮存压缩机排气量（m3/h）回收装置的“回”字汉语拼音首位大写字母六氟化硫的“六”字汉语拼音首位大写字母二、主要技术参数1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。4、贮存贮存容器容积0.051m3名义液态贮存量50kg贮存压力3.8 MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°- 40℃9、功率≤5KW10、电源：交流三相五线制 50HZ 380V±10％11、重量约500 kg12、外形尺寸（长×宽×高）：1360×800×1300三、工作原理和结构特征TH-7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

河源SF6气体抽真空充气装置开启冷冻压缩机吸入氟里昂，注意此时应控制氟里昂钢瓶阀门开启度，避免流量过大使压缩机积液。充注过程中注意氟里昂钢瓶重量变化，达到充注量后即可停止充注。关闭氟里昂钢瓶阀门、截止阀，恢复正常工作状态。如果制冷剂过量，应从储液排气口放出R22。6.4、净化、干燥系统6.4.1油分离器装置中有两只油分离器，安装在SF6压缩机出口。6.4.2干燥过滤器干燥过滤器应定期再生处理或更换分子筛，若长期停机或发现SF6气体含水量超过标准，应在使用前进行再生处理。6.5、仪表本装置主要仪表有压力表、真空计，用户应根据仪表计量规定，定期进行校验。真空计在需观察时打开电阻真空计开关，内置电磁阀指示灯亮，观察完毕关闭电阻真空计开关。七、常见故障和方法下面分电器、真空泵、压缩机、冷冻系统、净化干燥系统、仪表、系统等几个方面列出了SF6回收装置不能正常工作可能遇到的故障。请注意：调换任何部件，必须首先切断回收装置总电源。7.1、电器序号故障可能的原因处理方法1SF6回收装置连接后，推上电源后15秒内指示灯5XD不亮相序不正确继电器2 JXW缺陷指示灯缺陷转动拨动开关到1或2检查继电器2 JXW检查指示灯5XD2真空泵运行，指示灯1XD不亮指示灯缺陷检查指示灯1XD3SF6压缩机运行，指示灯2XD不亮指示灯缺陷检查指示灯2XD4冷冻机运行，指示灯3XD不亮指示灯缺陷检查指示灯3XD5电加热工作，指示灯4XD不亮指示灯缺陷检查指示灯5XD6真空泵电机不转小型断路器不工作电动机过载电动机缺陷接触器缺陷检查断路器1DL检查热继电器1RJ检查真空泵电机检查线圈1C和触点7SF6压缩机电机不转断路器熔断电动机过载接触器缺陷电动机缺陷检查断路器2DL检查热继电器2RJ检查线圈2C和触点检查电动机8冷冻压缩机不转断路器熔断电动机过载接触器缺陷电动机缺陷刚通电或停机时间少于3分钟检查断路器3DL检查热继电器3RJ检查线圈3C和触点检查电动机请稍候9冷冻压缩机转，

河源SF6气体抽真空充气装置日 常 维 护 与 常 见 故 障3.1、日常维护须知3.1.1、气体探头在使用过程中应避免大量灰尘、水和化学品的侵入，并定期变送器表面的积灰。3.1.2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！3.1.3、如发现异常情况，现场无法处理，请及时与我公司技术人员联系。3.2、常见故障排除请参照以下办法，依次进行故障排除：3.2.1系统主机无任何显示1．检查是否有电源输入；2．检查主机右侧边的电源开关是否打开；3．打开主机接线盒，检查电源输入插座是否紧固；4．如果进行以上检查均没有发现问题，请立即与我们的技术人员联系。3.2.2主机显示混乱或部分无显示1．按异常时显示的采集器信号端是否正常；2．检查风控接线插头是否紧固；3．关闭主机电源，等待1分钟重新启动，如还有问题，请立即与我们的技术人员联系。注意：主机正常情况下，请勿擅自调动，如发现异常问题，请与我们技术部联系！4、接线图4.1、主机接线图（版本VER:XA29C61）第1组凤凰端子定义1、2：220V电源输入； 3、4：接地； 5、6：220V电源输出；7、8：无源警灯输出节点； 9、10：12V警灯输出节点（9：＋，10：-）；11、12：故障报警输出节点（正常：闭合，故障：断开）； 13、14：泄漏报警输出节点（正常：断开，故障：闭合）；15、16：温度报警输出节点（正常：断开，故障：闭合）；17、18：湿度报警输出节点（正常：断开，故障：闭合）；第2组凤凰端子定义1、2:12V电源输出（1：12V正，2：12V负）；3、4/5、6：外部红外节点输入节点（常闭，不使用时需短接）； 5、7/8、9：外部红外节点输入节点（常开）；11、12：24V电源输出（11：24V正，12：24V负）；13、14：外部MODBUS输出； 15、16：内部MODBUS输出；4.2、变送器模块接线定义两芯接电源，1为电源正，二为电源负，三芯接通信，1为RS485A，3为RS485B。4.3、风机控制器接线定义（风机控制器接线图）N、L：220V电源输入，D为接地A、B：为主机内部通信接入点ABC和CBA为无源触电（内部为交流接触器），接入时A-A、B-B、C-C必须一一对应。

河源SF6气体抽真空充气装置测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤，测试下一项数据。5)全部测试完成后，关闭电源。5.注意事项1.仪器应放置在位置，防止摔坏，避免剧烈震动。2.仪器使用前，应及时充电。3.充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时以上。4.仪器内部使用高容量锂电池，因为电池特性。所以建议仪器长时间不用时，能够每1~2个月冲一次电。以保持锂电池的活性。5.仪器不用应放入铝合金包装箱，并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定，以确保准确性。7.当检测气体中的HF和CF4浓度较高时，应使用干净的气体（空气或氮气）清洗管道，将仪器内部清洗干净后再进行下一次测量。8.当检出设备中的HF和CF4浓度超过正常值时，建议测量两次，确认结果。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接，查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟，

河源SF6气体抽真空充气装置、开机初始化打开仪器电源开关，仪器进入初始化自校验过程。4.3、检查电量使用内部电池供电时，右上角显示将显示电池电量，如果电量显示红色缺电标志时，请尽快充电后再继续使用。本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量?打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。?确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头 插入本仪器背部的进气口。?将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 (每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。

河源SF6气体抽真空充气装置 回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。

河源SF6气体抽真空充气装置各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8电磁阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温控，利用温包感应SF6液体温度。

河源SF6气体抽真空充气装置 回收：电器设备——橡胶软管——回收进气口充放：电器设备——橡胶软管——充放出气（液）口电器设备SF6回收灌瓶需二根软管：电器设备——橡胶软管——回收进气口钢瓶——橡胶软管——充放出气（液）口贮存容器内SF6灌瓶：钢瓶——橡胶软管——充放出气（液）口设备除了回收进气口、充放出气（液）口之外，还有一个排放大气口，它的接口用户可根据需要决定是否配接管路。3、油位检查回收装置中压缩机采用N46（25＃）冷冻机油作为润滑剂，真空泵采用高速真空泵油作为润滑剂，开机前应先检查油位。如果油位太低或太高，应加油或放油至油标视镜中心位置，在运行中也应注意定期检查实际油位线，不应低于中心线太多。N46号冷冻机油，原则上使用期一年，到期需调换机油，用油量见第二节有关内容，换油方法见第六节有关内容。4、冷冻系统检查冷冻系统采用R22为制冷剂，压缩机为全封闭活塞式压缩机，需要时则添加制冷剂。开机前还应检查线路有无损伤，接头有否松动，风机是否正常等等。5、电源连接本装置的供电电源为三相交流50HZ 380V±10％，总功率≤7KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。电控箱上方设有积时仪，无论是真空泵或SF6压缩机或泵机同时开，它均会自动记时。

河源SF6气体抽真空充气装置 回收：电器设备——橡胶软管——回收进气口充放：电器设备——橡胶软管——充放出气（液）口电器设备SF6回收灌瓶需二根软管：电器设备——橡胶软管——回收进气口钢瓶——橡胶软管——充放出气（液）口贮存容器内SF6灌瓶：钢瓶——橡胶软管——充放出气（液）口设备除了回收进气口、充放出气（液）口之外，还有一个排放大气口，它的接口用户可根据需要决定是否配接管路。3、油位检查回收装置中压缩机采用N46（25＃）冷冻机油作为润滑剂，真空泵采用高速真空泵油作为润滑剂，开机前应先检查油位。如果油位太低或太高，应加油或放油至油标视镜中心位置，在运行中也应注意定期检查实际油位线，不应低于中心线太多。N46号冷冻机油，原则上使用期一年，到期需调换机油，用油量见第二节有关内容，换油方法见第六节有关内容。4、冷冻系统检查冷冻系统采用R22为制冷剂，压缩机为全封闭活塞式压缩机，需要时则添加制冷剂。开机前还应检查线路有无损伤，接头有否松动，风机是否正常等等。5、电源连接本装置的供电电源为三相交流50HZ 380V±10％，总功率≤7KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。电控箱上方设有积时仪，无论是真空泵或SF6压缩机或泵机同时开，它均会自动记时。

河源SF6气体抽真空充气装置传感器灵敏度降低发送至厂家进行校准传感器失效发送至厂家进行维修露点值偏低灵敏度太高发送至厂家进行校准CF4和HF无变化气体未进入检测器检查气路连接传感器连接线开路检查连接线传感器失效更换传感器气体中无分解产物正常CF4和HF检测数值偏低仪器内部气路有漏气检查气路灵敏度降低发送至厂家进行校准传感器失效发送至厂家进行维修CF4和HF检测数值偏高检测时CF4和HF读数不稳灵敏度太高发送至厂家进行校准过滤器失效发送至厂家进行维修传感器失效发送至厂家进行维修电路故障发送至厂家进行维修充电指示灯不亮电路故障检查电路电池电压太低充电蜂鸣器不响蜂鸣器故障更换蜂鸣器电路故障检查蜂鸣器电路蜂鸣器响不停电路故障检查仪器传感器输出线松脱检查传感器连接线报警点设置太低重新标定设置LCD无显示LCD连接不好检查连接线插件电池电压低于6.8V充电或更换电池电路故障送我公司维修7.保修及技术支持本产品免费保修期为一年，但提供终身维修服务。设备出现故障而买方无法解决时，72小时响应并给予解决方案。在保修期间，如发生以下情况之一，请谨慎处理：1）使用上的错误以及自行不当的拆装所造成的故障及损坏。2）买入后的运送、搬动、跌落造成的故障或损坏。3）其它不可避免的外来因素造成故障及损坏。

河源SF6气体抽真空充气装置 用途及型号说明SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。LH—7Y—15—50L 真空泵抽速（m3/h）液态贮存压缩机排气量（m3/h）回收装置的“回”字汉语拼音首位大写字母六氟化硫的“六”字汉语拼音首位大写字母二、主要技术参数1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。4、贮存贮存容器容积0.051m3名义液态贮存量50kg贮存压力3.8 MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°- 40℃9、功率≤5KW10、电源：交流三相五线制 50HZ 380V±10％11、重量约500 kg12、外形尺寸（长×宽×高）：1360×800×1300三、工作原理和结构特征TH-7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
